引言

       诺德股份RTF反转处理铜箔已搭建全等级产品矩阵，RTF1-3代产品均已实现批量出货，技术迭代节奏与AI算力材料升级需求同频。

       AI 算力集群的硬件迭代，既向着极致高速信号传输与超大载流能力进阶，也需要兼顾工艺适配性、良率与综合成本的“中坚型”材料方案。

       RTF（Reverse Treated Foil）反转处理铜箔，作为高频、高速、高密度电路板的关键导电材料，在信号损耗、剥离强度、蚀刻精度与综合成本之间实现了精妙平衡，广泛覆盖AI服务器主板、高速交换机、5G/6G通信基站、高端HDI板等应用场景，是当前算力产业链中需求最旺盛的电子电路铜箔品类之一。

       目前，诺德股份RTF反转处理铜箔已搭建全等级产品矩阵，RTF1-3代产品均已实现批量出货，技术迭代节奏与AI算力材料升级需求同频。

01 反转之妙，RTF铜箔的工艺逻辑

       反转处理铜箔（RTF）与传统电解铜箔的本质差异，在于处理面的“反转”：传统电解铜箔中，以电沉积生长形成的粗糙毛面作为处理面，通过粗化改性提升结合力，用于贴合PCB基材，这种“毛面处理、光面应用”的常规结构，使铜箔—树脂结合界面较为粗糙，高频信号损耗难以控制。

       RTF铜箔则将处理逻辑反转：对原生光面实施粗化、固化、耐热、防氧化等改性处理，改性后的光面作为与基材贴合的处理面用作高速信号传输面；原生毛面保留朝外，作为与PP（半固化片）的粘结面。

       这种“反转”设计的核心优势在于：既通过光面改性处理确保了贴合面与基材的可靠结合力，又大幅降低了铜箔—树脂贴合界面的粗糙度，从根源上减少了高速信号传输的“趋肤效应”损耗，同时兼顾了PCB制程的蚀刻精度与良率。

02 痛点突破，诺德RTF核心制造技术

       RTF反转处理铜箔的核心制备难点在于“低粗糙度与高剥离强度的内在矛盾”：过度降低表面粗糙度易导致铜箔与基材结合力不足，而提升结合力又往往伴随粗糙度上升、信号损耗增加。在这一矛盾框架下，Sdr（界面扩展面积率）则直接反映了“有多少实际表面可用于结合”，它提供了一个比传统Ra更贴近“结合力-信号损耗”平衡点的评价维度：目标不是追求最低的粗糙度数值，而是在可控的Sdr范围内，用最有效的表面形态来换取足够的结合力。

       对此，诺德股份从原箔制造、表面处理到界面改性层层攻坚，以三大核心技术系统性化解这一矛盾：

       • 低轮廓原箔生产技术：成品RTF铜箔的低轮廓、高均匀性性能，核心依托高品质原箔基底。诺德股份通过阴极辊精密抛光提升辊面光洁度，保障光面基底平整致密；依托自主研发的新型添加剂体系，细化沉积晶粒、抑制毛面粗大铜瘤生成，从电沉积源头控制原箔轮廓；并以全流程工艺参数的稳定管控，确保批量生产条件下原箔轮廓的一致性。

       • 铜瘤定向生长控制技术：采用多级电流密度调控的电沉积工艺，在处理面定向构建“纳米级锚点+微米级平整层”双层晶粒结构，精准调控铜瘤形貌与尺寸，减少表面微观起伏与不规则凸起，优化Sdr界面展开面积比，在保障界面结合力的同时获得更平滑的表面，实现结合力与低粗糙度的协同优化。

       • 有机－无机复合处理技术：通过灰化工艺构筑无机结合层，实现界面结合力的初步提升；同时针对不同树脂基体体系，定向设计复合偶联剂配方，于铜箔表面构筑纳米尺度改性层，进一步强化铜箔与树脂间的界面结合性能。

       依托上述核心技术，诺德股份RTF反转处理铜箔系列产品形成三大核心优势：

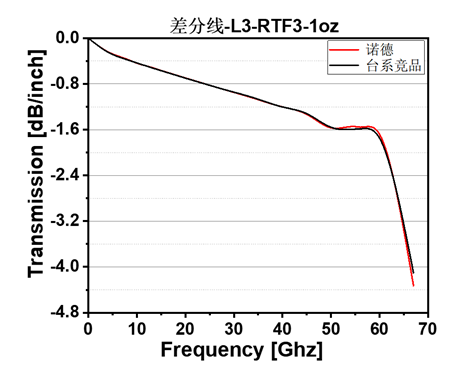

       • 低粗糙度：依据处理面粗糙度水平分为四代迭代产品，其中RTF-3粗糙度可实现Rz ≤ 2.0 μm的稳定管控，Sdr 10%-15% ，以最有效的表面形态在结合力与低损耗之间取得平衡，适配AI服务器中高速信号链路需求。

       • 高结合力：改性后处理面与M8树脂基材剥离强度≥2.0lb/in（实测值），形成稳定界面结合。且耐热可靠性同样出色，288℃ 20s*20次漂锡无分层、无起泡，可耐受 PCB 高温制程。

       • 优异蚀刻性：成型线路板面平整光洁，可有效抑制精细线路加工过程中的侧蚀现象，线路轮廓规整度大幅提升，减少蚀刻缺陷带来的制程损耗，从而提升精细线路良率，降低高端PCB制造成本。

03 多场景覆盖，适配AI中高速互联需求

       凭借“性能—成本”的最优平衡，RTF反转处理铜箔已成为AI算力产业链的核心配套材料，应用场景包括：

       • AI服务器主板：覆盖训练/推理服务器主板的中高速信号层与电源层，支撑CPU/GPU与内存间的高带宽互联。

       • 高速交换机/路由器：适配400G/800G数据中心交换机的背板与线卡，保障大流量数据低损耗传输。

       • 5G/6G通信基站：用于AAU射频单元与BBU基带单元的高频电路板，满足Massive MIMO技术对信号完整性的严苛要求。

       • 高端HDI/消费电子：支撑智能手机、AR/VR设备等消费电子的高密度互连（HDI）需求，在Tenting（减成法）工艺中表现优异。

       根据Prismark数据，AI服务器相关PCB市场2024-2029年年均复合增速将达到18.7%；其中，AI服务器相关HDI的年均复合增速为29.6%，AI相关18层及以上多层板年均复合增速为33.8%，远超过PCB行业平均8.2%的增速。服务器/数据存储、网络通信、汽车电子等下游行业需求将在AI的推动下持续增长，从而带动高多层板、HDI板保持较高增长。

结语

       从RTF 反转处理铜箔覆盖中高速精细线路，到HVLP 超低轮廓铜箔实现高频低损耗传输，再到极薄载体铜箔支撑先进封装高密度布线，以及RTF/VLP 厚铜箔承载大功率供电——诺德股份已构建起覆盖“中高速传输—高频低损—封装互联—大功率供电”全场景 AI 电子电路铜箔产品矩阵，为 AI 算力基础设施提供全链路铜箔基材解决方案，持续赋能 AI 算力基建与高速通信产业高质量发展。
